N溝MOS晶體管
金屬-氧化物-半導體(Metal-Oxide-SemIConductor)構造的晶體管簡稱MOS晶體管，有P型MOS管和N型MOS管之分。MOS管構成的集成電路稱為MOS集成電路，而PMOS管和NMOS管一同構成的互補型MOS集成電路即為CMOS集成電路。
N溝道增強型MOS管的構造

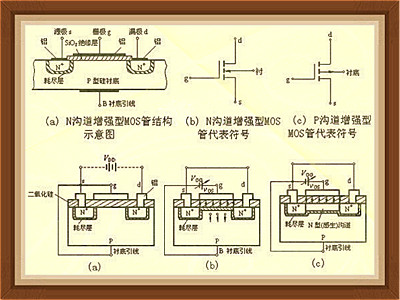

在一塊摻雜濃度較低的P型硅襯底上，制造兩個高摻雜濃度的N+區，并用金屬鋁引出兩個電極，別離作漏極d和源極s。然后在半導體外表掩蓋一層很薄的二氧化硅(SiO2)絕緣層，在漏——源極間的絕緣層上再裝上一個鋁電極,作為柵極g。在襯底上也引出一個電極B，這就構成了一個N溝道增強型MOS管。MOS管的源極和襯底通常是接在一同的(大多數管子在出廠前已聯接好)。它的柵極與其它電極間是絕緣的。圖、(b)別離是它的構造示意圖和代表符號。代表符號中的箭頭方向標明由P(襯底)指向N(溝道)。P溝道增強型MOS管的箭頭方向與上述相反，如圖所示。
NMOS集成電路是N溝道MOS電路，NMOS集成電路的輸入阻抗很高，基本上不需求吸收電流，因而，CMOS與NMOS集成電路聯接時不必思考電流的負載疑問。NMOS集成電路大多選用單組正電源供電，而且以5V為多。CMOS集成電路只需選用與NMOS集成電路相同的電源，就可與NMOS集成電路直接聯接。不過，從NMOS到CMOS直接聯接時，由于NMOS輸出的高電平低于CMOS集成電路的輸入高電平，因而需求運用一個（電位）上拉電阻R，R的取值通常選用2～100KΩ。
由p型襯底和兩個高濃度n渙散區構成的MOS管叫作n溝道MOS管，該管導通時在兩個高濃度n渙散區間構成n型導電溝道。n溝道增強型MOS管必須在柵極上施加正向偏壓，且只需柵源電壓大于閾值電壓時才有導電溝道發作的n溝道MOS管。n溝道耗盡型MOS管是指在不加柵壓（柵源電壓為零）時，就有導電溝道發作的n溝道MOS管。
（1）vGS對iD及溝道的控制造用
①vGS>0 的狀況
若vGS＞0，則柵極和襯底之間的SiO2絕緣層中便發作一個電場。電場方向垂直于半導體外表的由柵極指向襯底的電場。這個電場能架空空穴而吸引電子。架空空穴：使柵極鄰近的P型襯底中的空穴被架空，剩余不能移動的受主離子(負離子)，構成耗盡層。吸引電子：將 P型襯底中的電子（少子）被吸引到襯底外表。
② vGS=0 的狀況從圖1(a)能夠看出，增強型MOS管的漏極d和源極s之間有兩個背靠背的PN結。當柵——源電壓vGS=0時，即便加上漏——源電壓vDS，而且不管vDS的極性怎樣，總有一個PN結處于反偏狀況，漏——源極間沒有導電溝道，所以這時漏極電流iD≈0。
