    MOS管設計防反接電路介紹
    電子元件大都是使用直流工作,電源線反接就有可能就會燒壞,那電路如何防反接?首當其沖我們想到的就是二極管了,運用其單向導通特性可有效防止電源反接而損壞電路,但是隨之而來的問題是二極管存在PN節電壓,通常在0.7V左右,低電流是影響不明顯,但流過大電流時,如流過1A電流其會產生0.7W的功耗,0.7W的功耗發熱對元件本身及周邊元件的可靠性是個非常大的考驗。
    可見二極管防反接最大問題是管壓降,越低損耗就越小。在晶體管中導通壓降最低的就屬場效應管了,就是我們平常叫的MOS管,那如何運用MOS管這一優良特性設計防反接電路呢?如下圖所示:
    MOS管防反接電路
    NMOS防反接電路

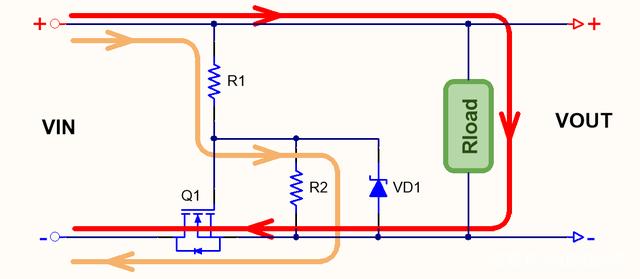

    當輸入上正下負時,下圖黃色線條所示電流路徑,經過R1、R2,MOS寄生二極管到地,R1與R2分壓后其GS極電壓大于MOS導通電壓Vgs,MOS導通,紅色線條所示的整個電路回路接通。
    MOS管防反接電路
    正向導通時電流路徑

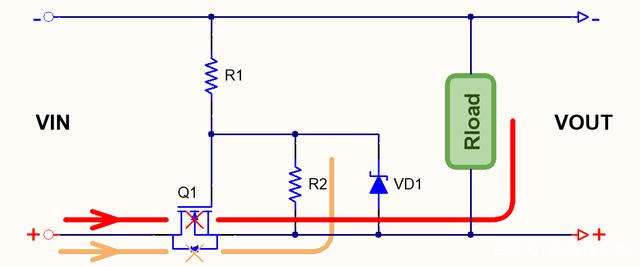

    當輸入上負下正時,下圖黃色線條所示電流路徑,電流路徑被MOS寄生二極管反向截止,MOS管因GS極沒有電壓而截止,整個電路回路斷開,有效保護了系統電路。
    MOS管防反接電路
    反向截止電流路徑

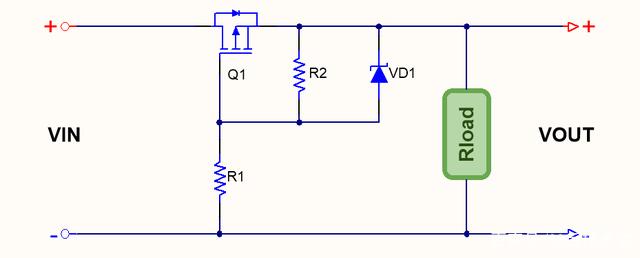

    上面介紹了NMOS防反接,PMOS防反接電路如下,其防反接原理與NMOS一致,不再贅述。
    MOS管防反接電路
    PMOS防反接電路
    通常電路系統是共地的用POMS防反接,共源就用NMOS防反接。
